Produktbeschreibung

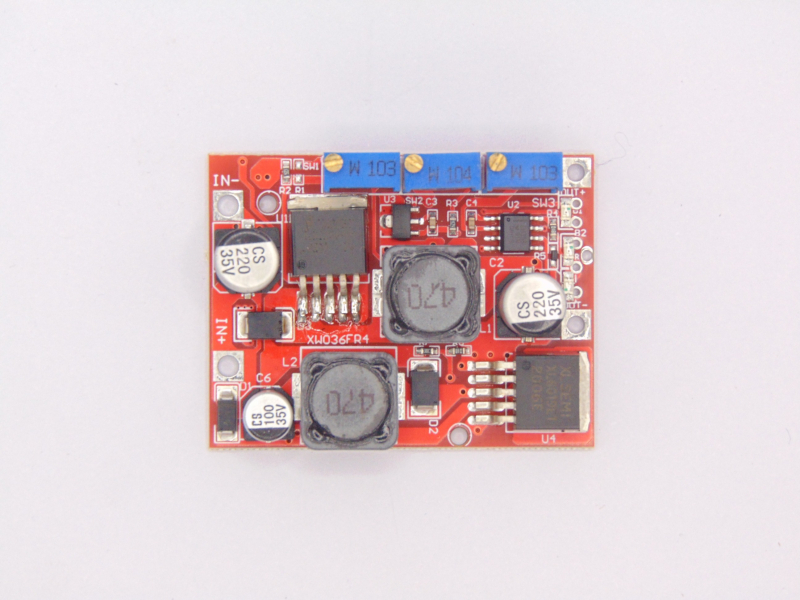

DC-DC Step-up-/down Fertigmodul mit einstellbarer Ausgangsspannung und Strombegrenzung.
DC-DC Step-up-/down Fertigmodul mit einstellbarer Ausgangsspannung und Strombegrenzung.
2-stufiges Regelmodul, Aufwärtswandler und Abwärtswandler.
Schaltregler: LM2596 & LM2577
Eingangsspannung: 4,5....35V-
Ausgangsspannung und Strom sind einstellbar über Spindeltrimmer zwischen 1,25...25V- / 0...2A regelbar.
Maximaler Strom von 2 A ist nur mit Kühlung (Kühlkörper) möglich.
Ab einer Ausgangsleistung >14W sollte ein Kühlkörper verwendet werden.
Die Schaltregler arbeiten mit einer Schaltfrequenz von ca. 150KHz.
Ein-/ Ausgang ist nicht galvanisch getrennt.
Abmessungen ca. 50x37x14mm.
Das Modul ist verwendbar als einfaches Ladegerät oder zur Konstantstrom-Versorgung für High Power LED´s.
Batterie Ladegerät für (4V, 6V, 12V, 14V, 24V) Blei-/ NiCd- /NiMh-/ Lithium Akku´s.
Achtung das Modul besitzt keinen Verpolungsschutz!
Ein falsch gepolter Akku zerstört das StepUp-/Down Modul!

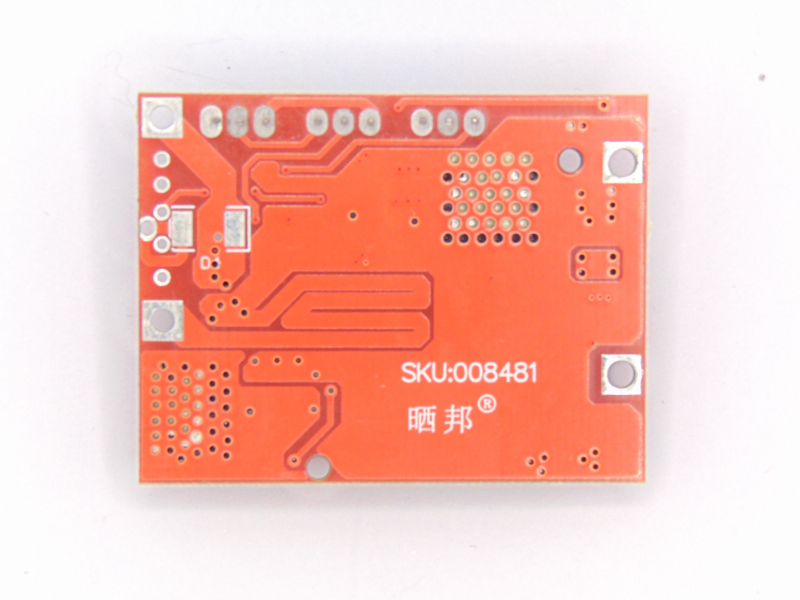

Die Modul Anschlussbelegung ist auf der Bestückungsseite bedruckt.
