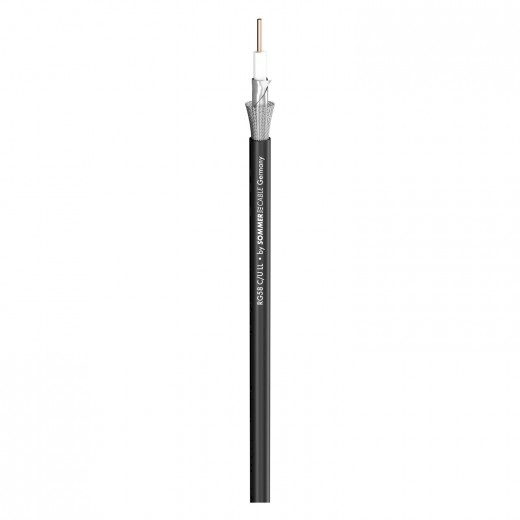

Produktbeschreibung
Auf allen Hochzeiten tanzen...
kann dieses Kabel. Die vielen Anwendungsmöglichkeiten sind bemerkenswert. Und unsere RG-Leitungen sind für Ihre Alterungsbeständigkeit und lange Lebensdauer bekannt. Bei RG (Radio Guide)-Leitungen handelt es sich um Kabel mit einer oder zwei Kreuzgeflechtabschirmungen die nach der amerikanischen MIL-C-17 Norm konzipiert wurden. Diese ursprünglich für das Militär erdachte Norm ist der Garant für sehr hohe und immer gleichbleibende Fertigungs-Qualität und Robustheit. RG-Kabel sind für unzählige Anwendungen in der Hochfrequenzübertragungstechnik speziell in Sender- und Empfangsanlagen, Elektronik und in der Datenübertragung gedacht.
Vorteile:
Extrem lange Lebensdauer durch alterungsbeständige Ummantelung
Konstante und genaue elektrische Werte
Einfach zu verarbeiten
Passend zu allen genormten Steckverbindern
Anwendung:
Zur Datenübertragung
In der Hochfrequenztechnik
Im Antennenbau
Zur Festinstallation
HiFi-Verbindungen
In der Computertechnik
Technische Daten
Hersteller SOMMER
Name SC-Classic Series MKII
Farbe schwarz
Eigenschaften Analog
Eigenschaften OFC hochreines Kupfer
Einsatzgebiet Studio / Broadcast
Einsatzgebiet ELA 100 V
Einsatzgebiet Installation
Farbe detailliert schwarz

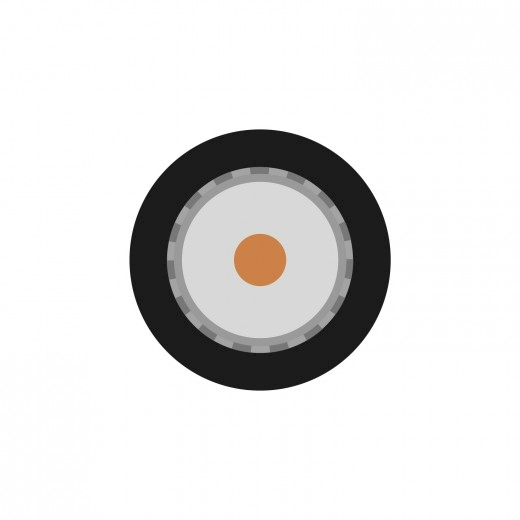

Aufbau 02YSCY
Mantelmaterial PVC
Mantelmaterial (video) PVC
Mantel Ø [mm] 5
Mantel Ø (video) [mm] 5
Kanalanzahl (video) 1
Innenleiter (video) 1
Innenleiter (video) [mm²] 0,82
Innenleiter Ø (video) [mm] 1,02
AWG (video) 18

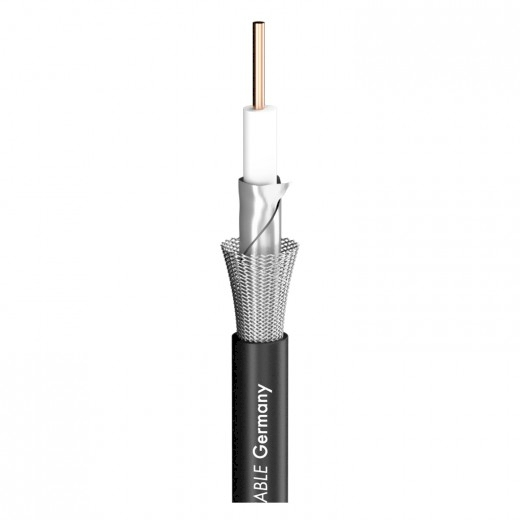

Abschirmung Cu-Geflecht verzinnt + AL-Folie
Abschirmung (video) Cu-Geflecht verzinnt + AL-Folie
Cu-Litzen (video) 1
Leiterisolationsmaterial Foam / Skin-PE
Leiterisolationsmaterial (video) Foam / Skin-PE
Bedeckung, opt. [%] 92
Verkürzungsfaktor 0,66
Bauform rund
Anwendung RG/U-Koax
Cu-Litze Ø (video) [mm] 1,02
Leiterisolation Ø [mm] 2,95
Leiterisolation Ø (video) [mm] 2,95
Breite [mm] 5
Höhe [mm] 5
Temperatur min. [°C] -30
Temperatur max. [°C] -25
Gewicht bei 1m [g] 38
Brandlast je m [kWh] 0,15
UV-Beständig Ja
Wellenwiderstand [?] 50
Wellenwiderstand (video) [?] 50
Kapazität Ader/Schirm bei 1m (video) [pF] 82

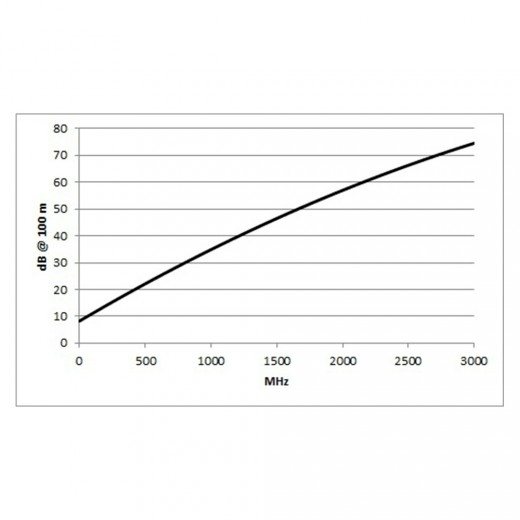

Dämpfung bei 100 MHz (100m & 20° C) [dB] 10,3
Dämpfung bei 200 MHz (100m & 20° C) [dB] 15,2
Dämpfung bei 470 MHz (100m & 20° C) [dB] 21,3
Dämpfung bei 862 MHz (100m & 20° C) [dB] 31,4
RG-Typ RG58 C/U LL
Dieses Produkt ist z.B. kompatibel zu:
